Сопло с чашечным отражателем для градирни

Применение

Обеспечивает равномерное распределение охлажденной воды по всей площади градирни.

Сопла разбрызгивающие (ПНД) предназначены для:

  • равномерного распределения охлаждаемой воды по площади оросителя в градирнях;
  • распыления и разбрызгивания воды в сельском хозяйстве и в быту, в противопожарных установках.

Заказать

Описание

Предлагаем разбрызгивающие устройства повышенной прочности различных конструкций для системы водораспределения градирен.

Преимущества:

  • отсутствие гидравлического сопротивления;
  • повышенная равномерность распределения жидкости;
  • получение сплошной тонкой пленки жидкости.

Технические характеристики

Тип водоуловительного устройства Коэффициент аэродинамического сопротивления Коэффициент эффективности каплеулавливания,%
Скорость воздуха, м/с
1,0 1,5 2,0 1,0 1,5 2,0
С горизонтальным расположением труб в блоке при qж> 10,0 м3/м*ч 16,9 13,4 12,1 99,8 99,86 99,90

Диаметр выходы, сечения, мм Присоед. резьба, мм Рабочий напор (h), м.вод.ст. Расходная характеристика, м3/час Направление факела вверх Мах габариты, мм Материал
Rф, м hф, м
24 М33*2 1,5-4,0 4,4 0,8-2,1 0,12-0,25 130*145 пластмасса

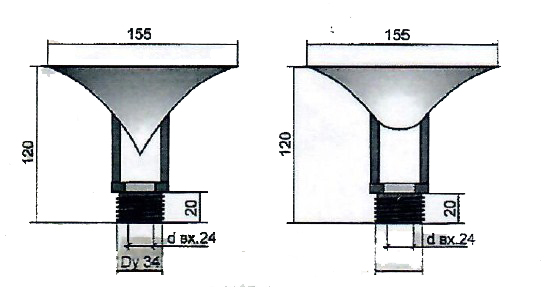

Габаритные размеры
